BAUSATZ  078
LEUCHTBILD "MUTTERTAG"
DETAIL - AUFBAUANLEITUNG (Foto)
(klicken Sie das jeweilige Bildchen mit der linken Maustaste an, und Sie erhalten die Originalgröße)

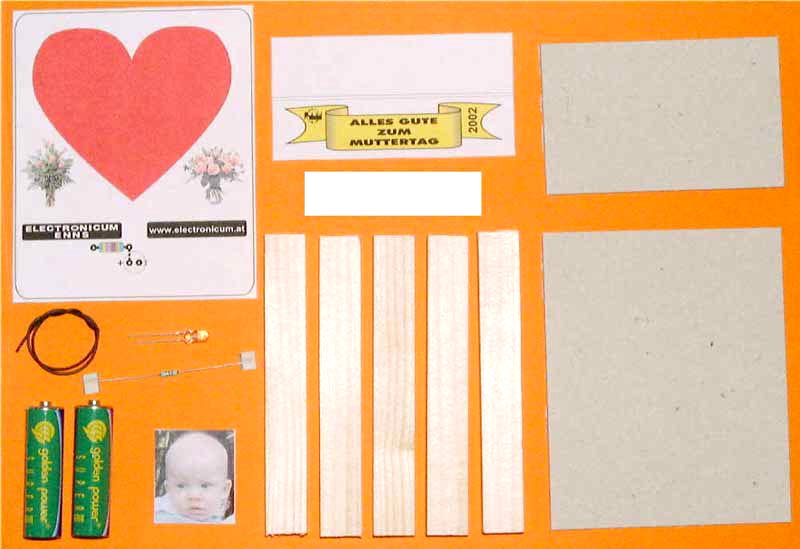

(1) Die einzelnen Bestandteile des Bausatzes.			(2) Die Vorlage wird auf den Karton geklebt.

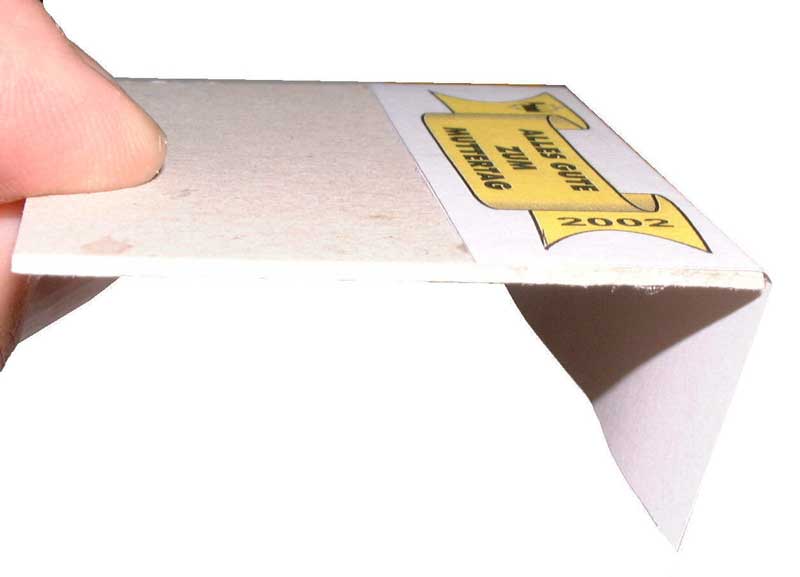

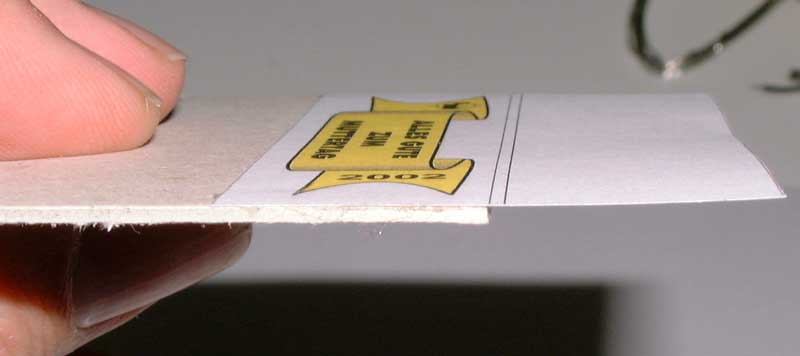

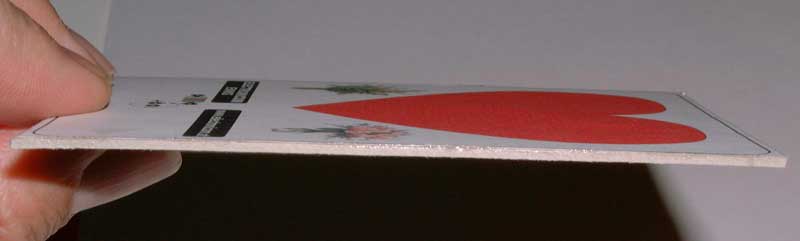

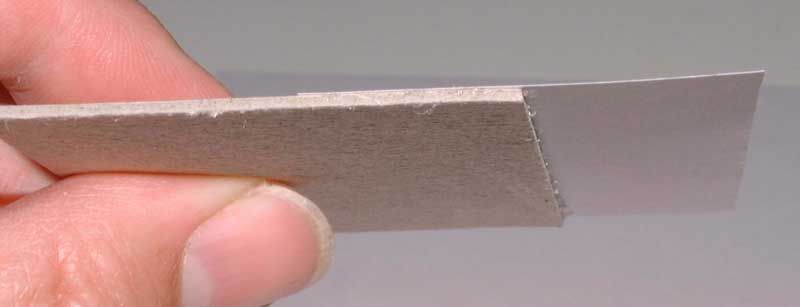

(3) Kleine Vorlage wird auf den Karton geklebt.			(4) Diese Vorlage wird um den Karton herum geklebt.

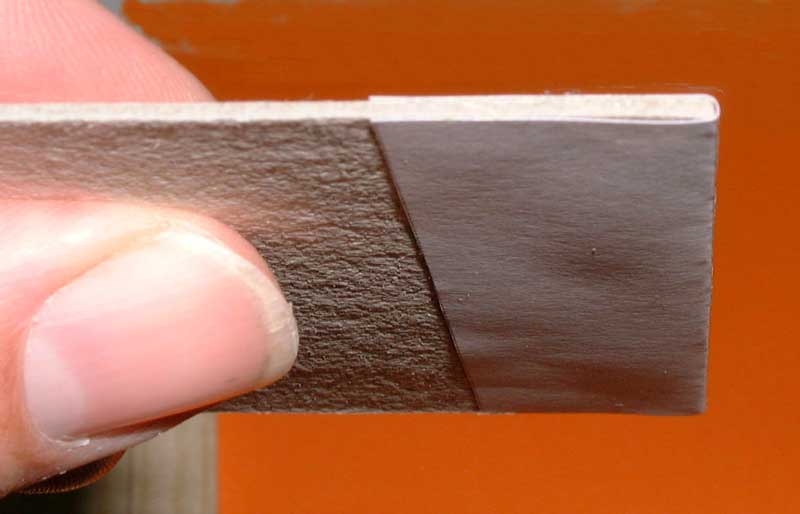

(5) Detailansicht			(6) Detailansicht.

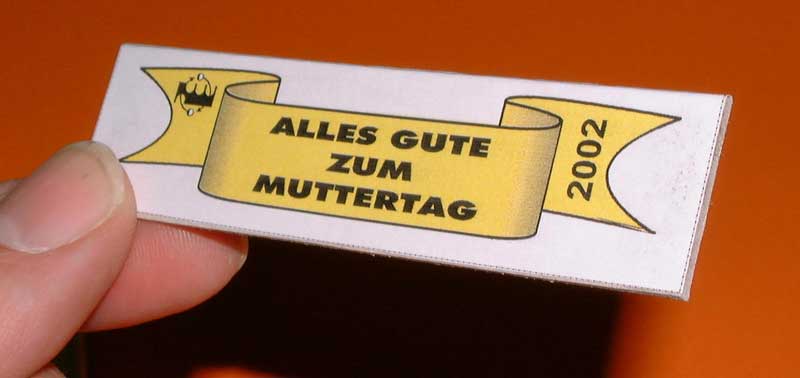

(7) Kleine Vorlage ist fertig.			(8) Durchführungslöcher werden angefertigt (mit Bohrer oder mit Nagel).

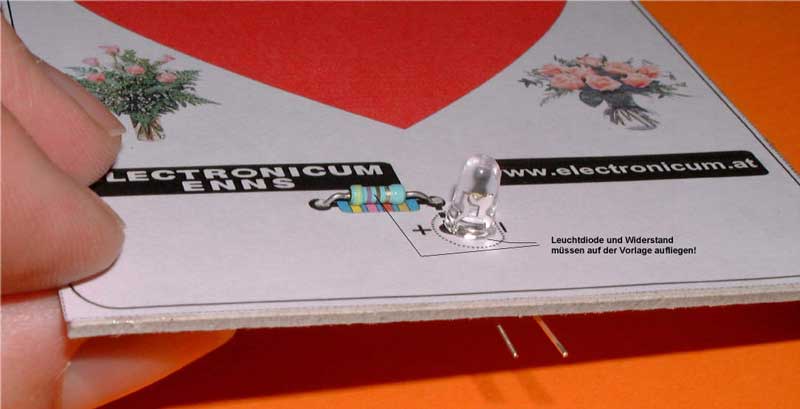

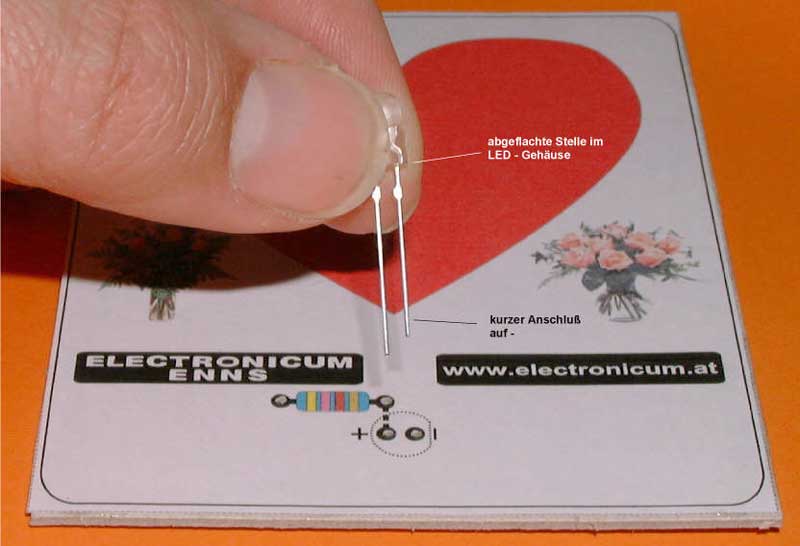

(9) Leuchtdiode wird eingesetzt. Muss mit richtiger Einbaurichtung eingebaut werden.			(10) Leuchtdiode und Widerstand müssen auf der Vorlage satt aufliegen. Dies ist unbedingt notwendig, da sonst das Bildchen nicht richtig ausgeleuchtet wird.

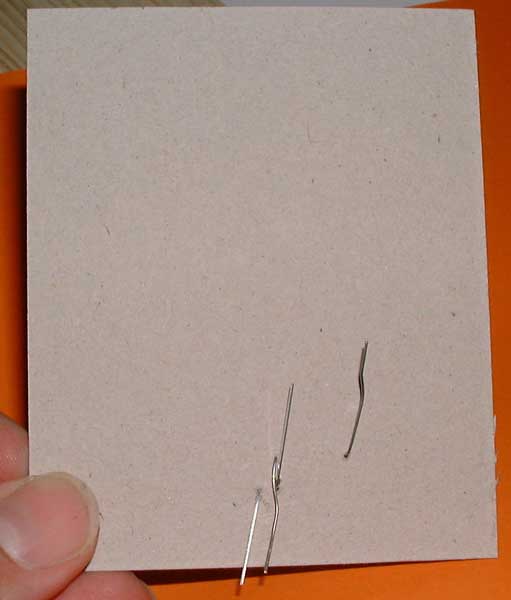

(11) Detailansicht.			(12) Anschlussdrähte genau nach Vorschlag biegen.

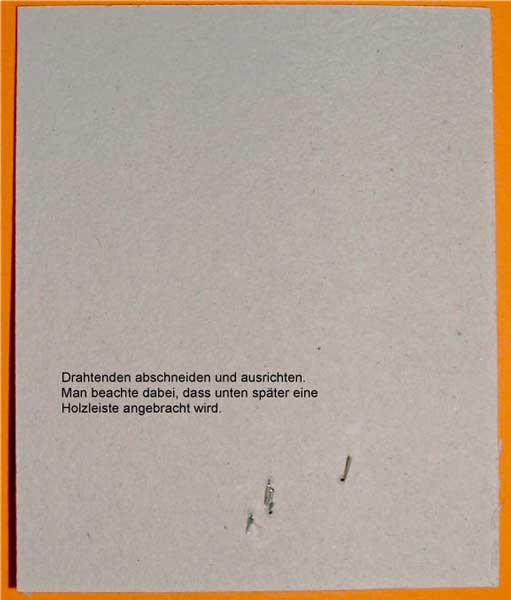

(13) Überstehende Drahtenden abschneiden.			(14) Lötungen.

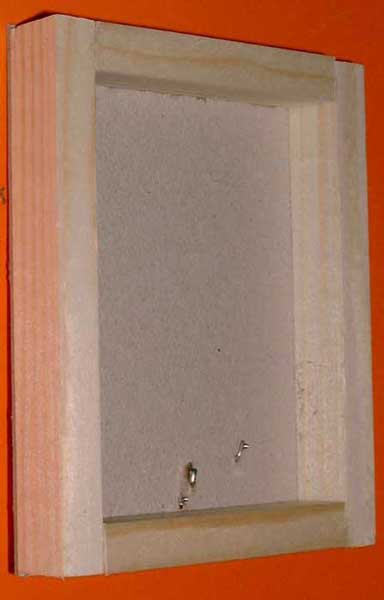

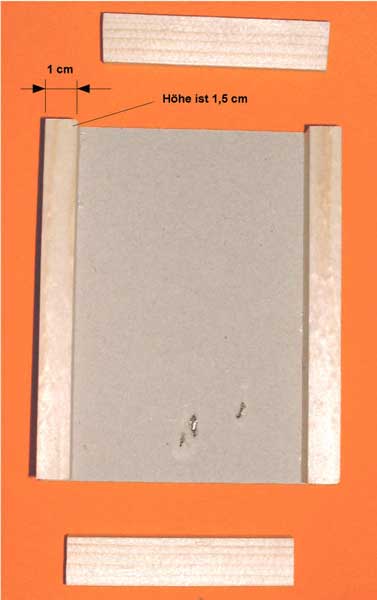

(15) Holzrahmen wird angefertigt. Holzlänge beträgt 11 cm. (Als Kleber kann "UHU" verwendet werden; dieser trocknet sehr schnell)			(16) Holzlänge beträgt 7 cm.

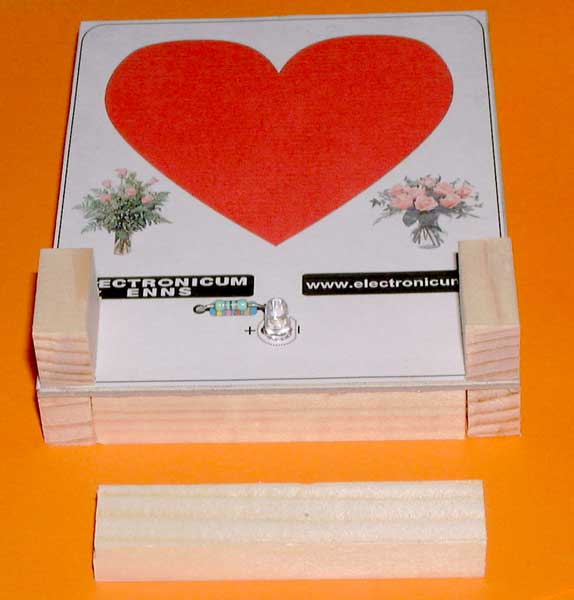

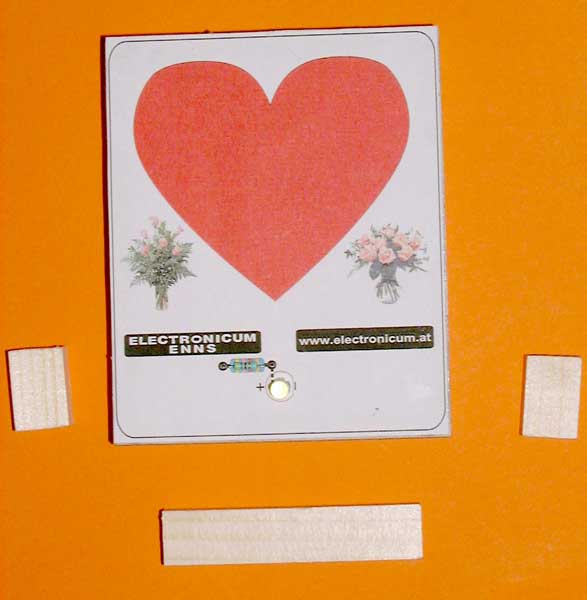

(17) Die beiden kleinen Holzleisten haben eine Länge von je 2,25 cm.			(18) Letzte Holzleiste (7 cm) einsetzen.
(19) Detailansicht			(20) Detailansicht

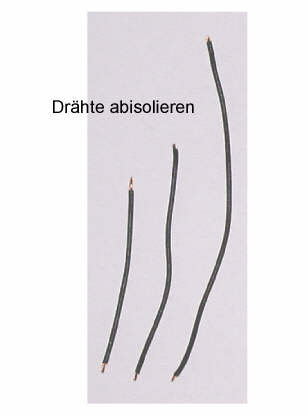

(21) Detailansicht			(22) Drähte (1x 1,5 cm   1x 3 cm  1x 6cm) ablängen.

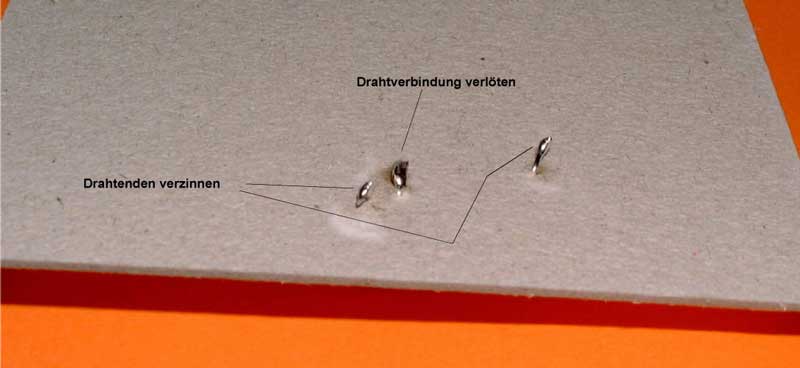

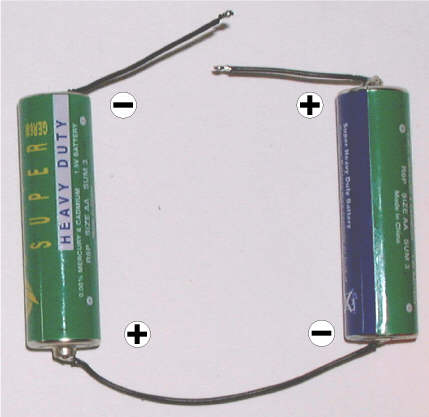

(23) Drähte verzinnen.			(24) Batterien verbinden.

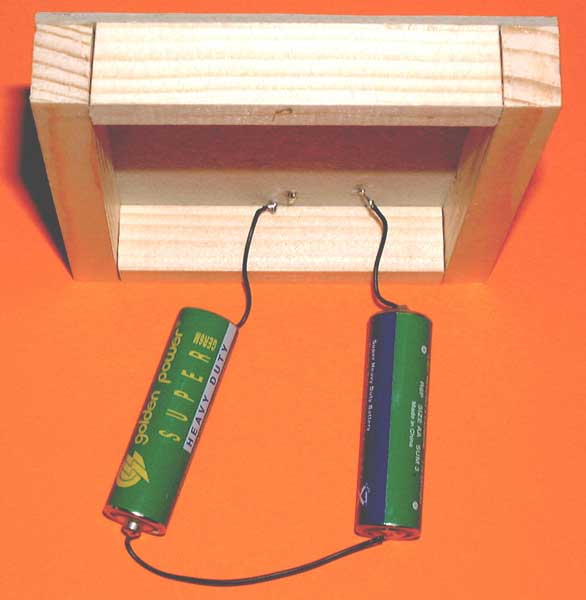

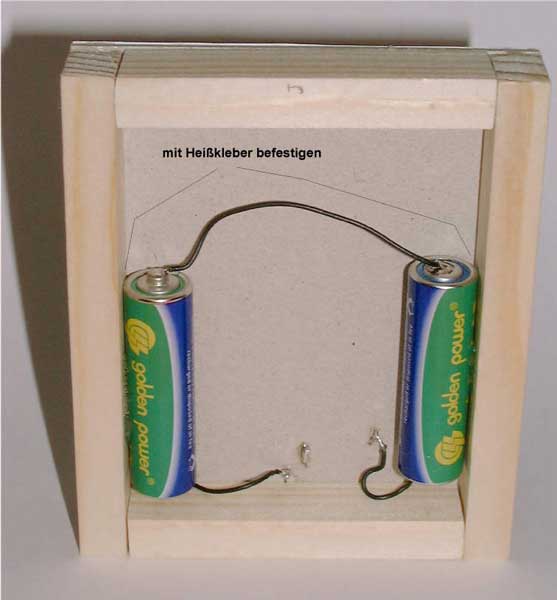

(25) Verdrahtete Batterien in Gerät einlöten.			(26) Batterien mit Heißkleber befestigen.

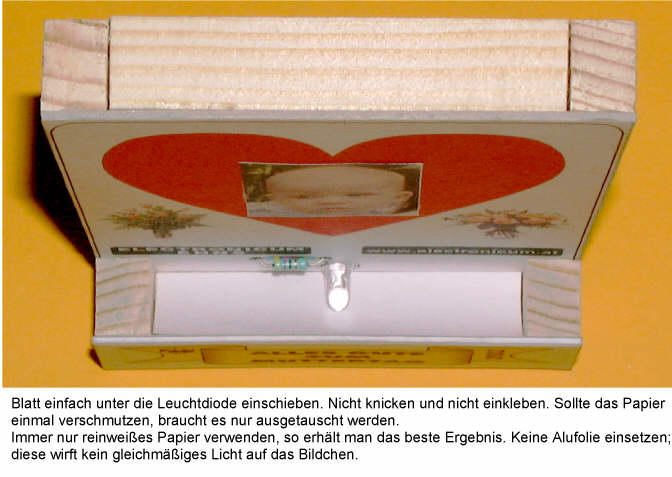

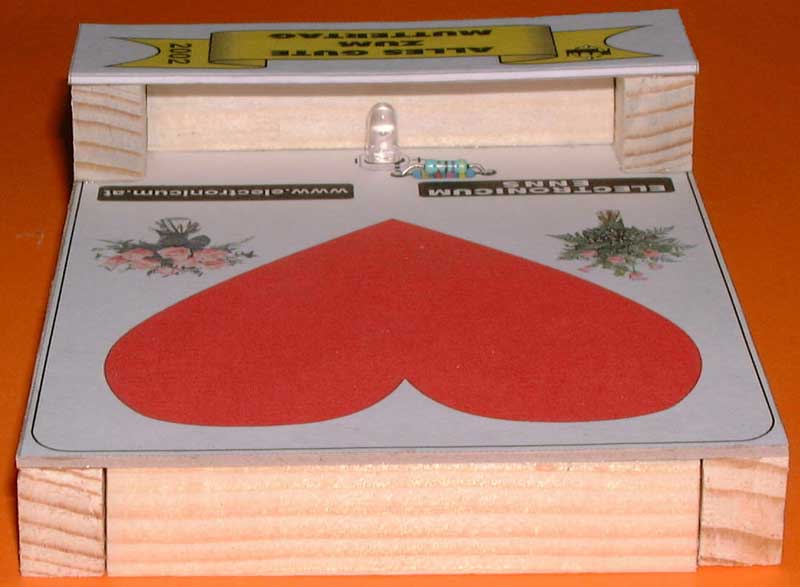

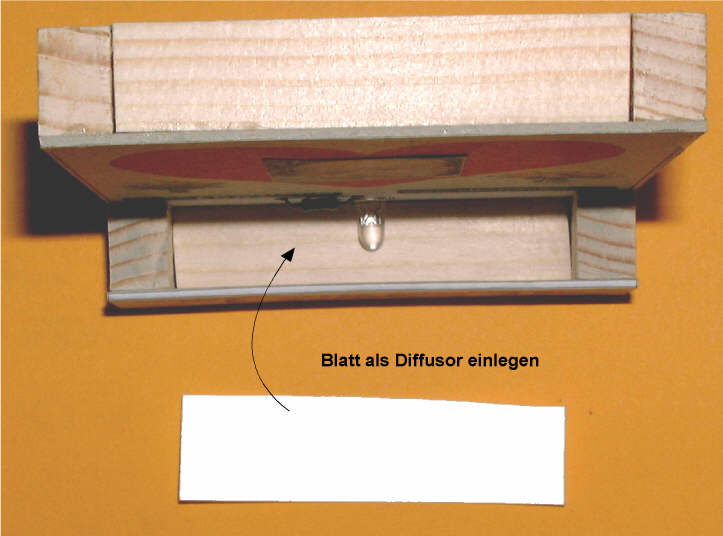

(27) Diffusor (weißes Stück Papier 6,9 cm x 1,9 cm) unter die Leuchtdiode einschieben.			(28) Detailansicht.

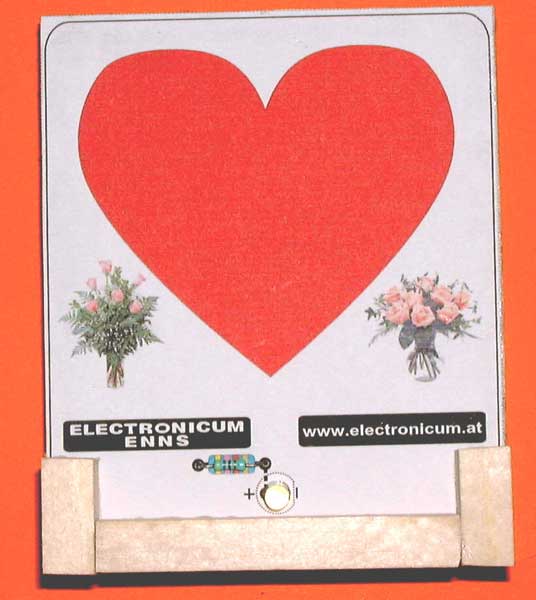

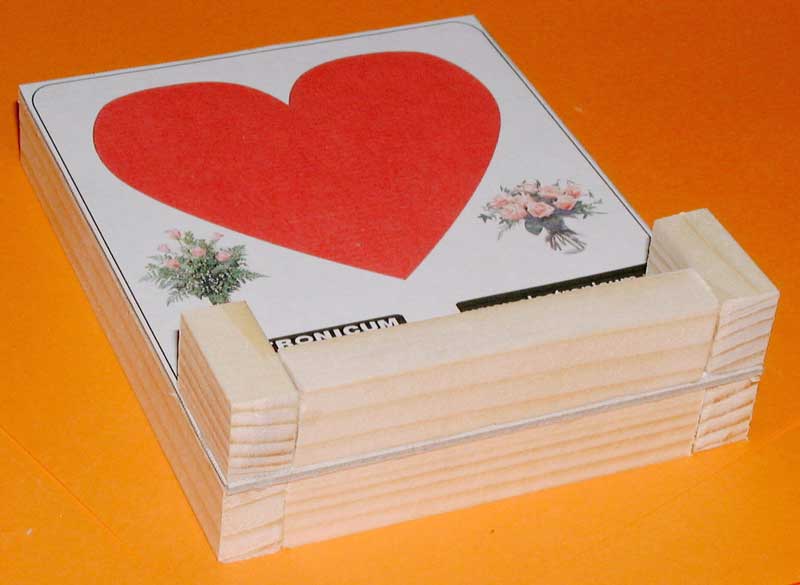

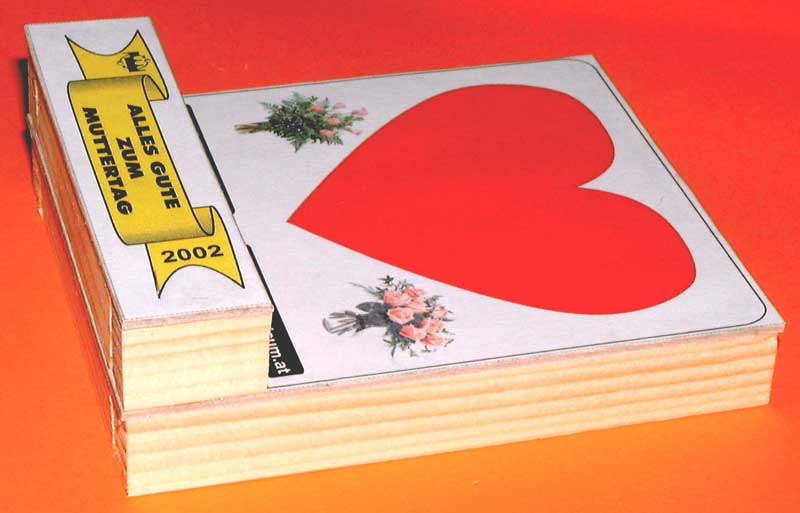

(29) Gerät ist fertig. Der Einbau ist nicht notwendig, da die Leuchtdauer extrem lang ist (mit neuer Mignon - Alkaline beträgt die Leuchtdauer mehr als 1 Jahr)			(30) Fertiggerät Seitenansicht.

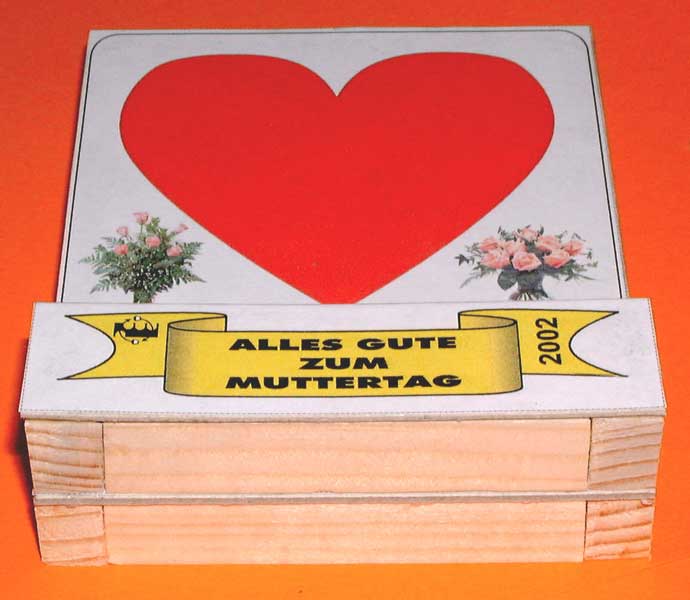

(31) Fertiggerät bei Tag.			(32) Fertiggerät bei Nacht.
